La presente relazione tecnica riguarda il monitoraggio strutturale in continuo della Chiesa di San Lorenzo Martire di Riccò, situata in località Riccò nel Comune di Serramazzoni (Provincia di Modena), con particolare attenzione al controllo delle fessurazioni delle murature interne e alla verifica dell’inclinazione del campanile.
In considerazione dei futuri interventi di ripristino e consolidamento strutturale, si è ritenuto necessario attivare un sistema di monitoraggio in continuo, al fine di verificare l’evoluzione delle lesioni e di controllare eventuali variazioni dell’inclinazione del campanile durante l’esecuzione dei lavori.
Installazione della strumentazione
A gennaio 2026 è stato installato il sistema di monitoraggio, composto da:
-

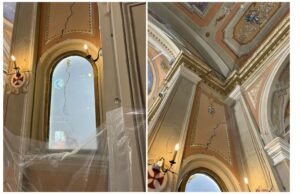

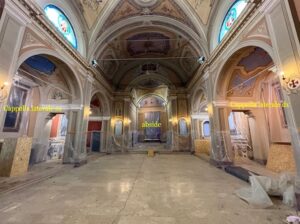

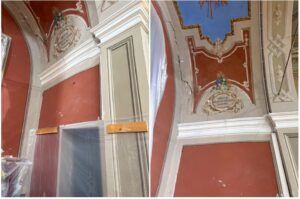

4 fessurimetri elettrici OG400, posizionati all’interno della Chiesa in corrispondenza delle principali fessurazioni presenti nell’abside e nelle cappelle laterali;
-

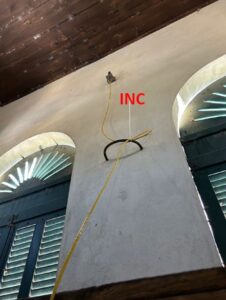

1 inclinometro da parete OG307, installato all’interno del campanile, al piano più alto, per il controllo delle variazioni di inclinazione.
I fessurimetri OG400 consentono la misura delle variazioni di apertura o chiusura delle lesioni in millimetri e sono collegati a un datalogger D800, mentre l’inclinometro OG307, che misura le rotazioni lungo due assi ortogonali (X e Y), è collegato a un datalogger D200. Entrambi i datalogger sono stati programmati per una acquisizione dei dati ogni 30 minuti, garantendo un monitoraggio continuo e dettagliato nel tempo.

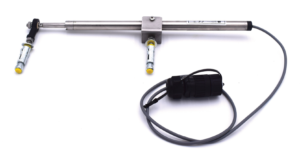

fessurimetri elettrici OG400

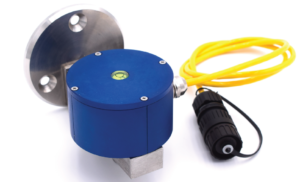

inclinometro da parete OG307
Acquisizione, trasmissione e gestione dei dati
I dati raccolti dai sensori vengono trasmessi e archiviati tramite la piattaforma web OtrMonitoring, accessibile mediante credenziali fornite al committente. La piattaforma permette una gestione completa del monitoraggio, consentendo:
-
la visualizzazione dei dati in forma tabellare e grafica;
-
l’analisi dell’andamento temporale delle misure;
-
l’esportazione dei dati per ulteriori elaborazioni;
-
la consultazione dei dati storici;
-
il controllo dello stato dei sensori e delle batterie.
